Koji je koeficijent protoka kutnog ventila?

U području sustava za kontrolu tekućina, ventili s kutnim sjedištem igraju ključnu ulogu. Kao pouzdanog dobavljača ventila s kutnim sjedištem, često me pitaju o raznim tehničkim aspektima ovih ventila, a jedno od najčešćih pitanja je: "Koji je koeficijent protoka ventila s kutnim sjedištem?" U ovom postu na blogu zadubit ću se u koncept koeficijenta protoka, njegovu važnost u kontekstu ventila s kutnim sjedištem i kako utječe na performanse ovih bitnih komponenti.

Razumijevanje koeficijenta protoka (Cv)

Koeficijent protoka, obično označen kao Cv, temeljni je parametar koji se koristi za kvantificiranje kapaciteta protoka ventila. Predstavlja broj američkih galona po minuti (GPM) vode na 60°F koja će teći kroz ventil s padom tlaka od 1 psi preko otvora ventila. Jednostavnije rečeno, Cv je mjera količine tekućine koju ventil može propustiti pod određenim uvjetima.

Formula za izračunavanje brzine protoka (Q) kroz ventil pomoću koeficijenta protoka je sljedeća:

[Q = Cv \sqrt{\frac{\Delta P}{SG}}]

Gdje:

• (Q) je brzina protoka u GPM
• (Cv) je koeficijent protoka
• (\Delta P) je pad tlaka na ventilu u psi
• (SG) je specifična težina tekućine

Koeficijent protoka je ključni čimbenik u odabiru ventila jer pomaže inženjerima i dizajnerima sustava da odrede odgovarajuću veličinu i tip ventila za određenu primjenu. Ventil s višom Cv vrijednošću može podnijeti veći protok, dok je niža Cv vrijednost prikladna za primjene s nižim zahtjevima protoka.

Čimbenici koji utječu na koeficijent protoka ventila s kutnim sjedištem

Nekoliko čimbenika utječe na koeficijent protoka ventila s kutnim sjedištem. Razumijevanje ovih čimbenika ključno je za točno predviđanje izvedbe ventila i odabir pravog ventila za vašu primjenu.

Veličina ventila

Fizička veličina ventila jedan je od najznačajnijih čimbenika koji utječu na koeficijent protoka. Općenito, veći ventili imaju veće Cv vrijednosti jer nude širi protok kroz koji tekućina prolazi. Na primjer, ventil s kutnim sjedištem od 2 inča obično će imati viši Cv od ventila od 1 inča.

Dizajn ventila

Dizajn ventila s kutnim sjedištem također igra presudnu ulogu u određivanju njegovog koeficijenta protoka. Ventili s aerodinamičnim unutarnjim dizajnom i glatkim stazama protoka obično imaju veće Cv vrijednosti u usporedbi s ventilima složenog ili restriktivnog dizajna. Osim toga, oblik i veličina sjedišta ventila i diska mogu značajno utjecati na koeficijent protoka.

Materijal izrade

Materijal korišten za konstrukciju ventila može utjecati na njegov koeficijent protoka. Na primjer, ventili izrađeni od materijala s niskim koeficijentom trenja, kao što je nehrđajući čelik, mogu imati viši Cv od ventila izrađenih od materijala s višim koeficijentom trenja. Površinska obrada unutrašnjosti ventila također može utjecati na koeficijent protoka, jer glatkija površina smanjuje turbulenciju i omogućuje učinkovitiji protok.

Svojstva tekućine

Svojstva tekućine koja se kontrolira, kao što su viskoznost i specifična težina, mogu utjecati na koeficijent protoka. Viskozne tekućine zahtijevaju više energije za protok kroz ventil, što rezultira nižim efektivnim Cv u usporedbi s manje viskoznim tekućinama. Slično tome, tekućine s većom specifičnom težinom zahtijevat će veći pad tlaka kako bi se postigla ista brzina protoka, što može utjecati na performanse ventila.

Važnost koeficijenta protoka u primjenama ventila s kutnim sjedištem

Koeficijent protoka je od najveće važnosti u različitim primjenama ventila s kutnim sjedištem. Evo nekoliko ključnih razloga zašto:

Dizajn i dimenzioniranje sustava

Točno poznavanje koeficijenta protoka bitno je za projektiranje i dimenzioniranje sustava za kontrolu fluida. Odabirom ventila s odgovarajućom Cv vrijednošću, inženjeri mogu osigurati da sustav radi učinkovito i zadovoljava potrebne specifikacije protoka i tlaka. Neispravna veličina ventila može dovesti do problema kao što su pretjerani pad tlaka, smanjeni protok i neučinkovit rad sustava.

Kontrola procesa

U industrijskim procesima, precizna kontrola brzine protoka tekućine ključna je za održavanje kvalitete proizvoda i učinkovitosti procesa. Koeficijent protoka pomaže u određivanju sposobnosti ventila da točno regulira protok. Ventil s dobro definiranom Cv vrijednošću može se koristiti za kontrolu brzine protoka unutar uskog raspona, osiguravajući dosljednu izvedbu procesa.

Energetska učinkovitost

Odabir ventila s pravim koeficijentom protoka može doprinijeti uštedi energije u sustavima upravljanja tekućinom. Ventil koji je pravilno dimenzioniran za primjenu smanjit će pad tlaka, smanjujući energiju potrebnu za pumpanje tekućine kroz sustav. Ovo ne samo da štedi energiju, već i smanjuje troškove rada i produljuje životni vijek crpne opreme.

Naš asortiman ventila s kutnim sjedištem i njihovih koeficijenata protoka

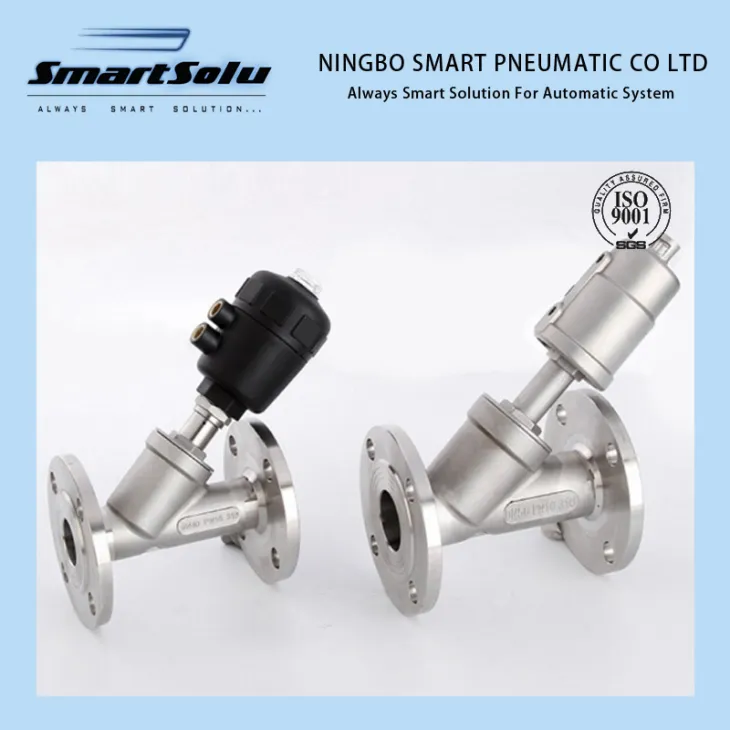

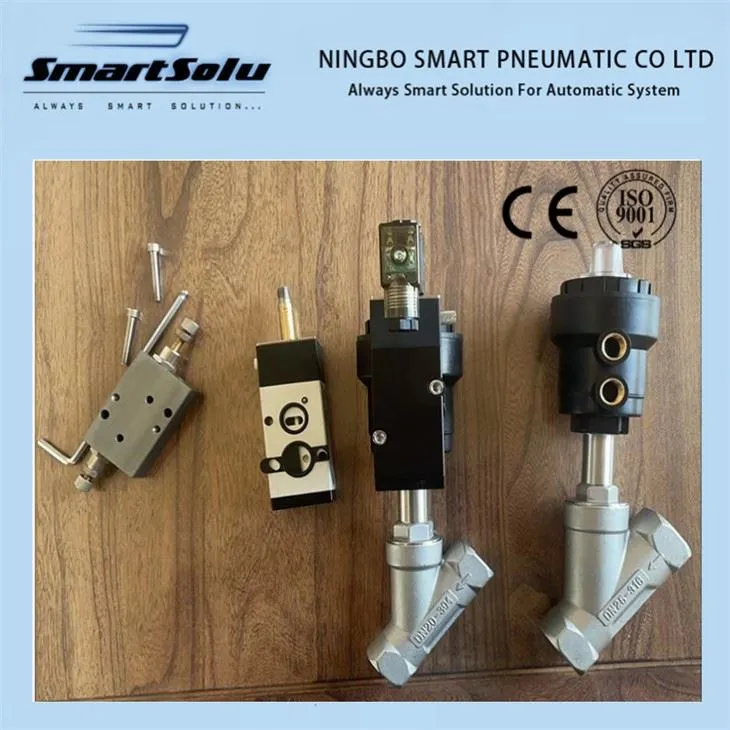

Kao dobavljač ventila s kutnim sjedištem, nudimo širok raspon ventila kako bismo zadovoljili različite potrebe naših kupaca. Naš portfelj proizvoda uključujePneumatski kutni ventil s brončanim navojem,Ventil s kutnim sjedištem od nehrđajućeg čelika, iKutni dosjedni ventil na krajevima prirubnice.

Svaki od naših ventila s kutnim sjedištem pažljivo je dizajniran i proizveden kako bi pružio optimalan protok. Nudimo detaljne tehničke specifikacije, uključujući koeficijent protoka, za svaki ventil u našem katalogu proizvoda. To omogućuje našim kupcima donošenje informiranih odluka pri odabiru pravog ventila za njihove primjene.

Zaključak

Koeficijent protoka je kritičan parametar u projektiranju, izboru i radu ventila s kutnim sjedištem. Pruža vrijedne informacije o kapacitetu protoka ventila i pomaže u osiguravanju učinkovitog i pouzdanog rada sustava za kontrolu tekućine. Kao vodeći dobavljač ventila s kutnim sjedištem, predani smo pružanju našim kupcima visokokvalitetnih ventila koji nude izvrsne performanse protoka.

Ako ste na tržištu ventila s kutnim sjedištem ili vam je potrebna pomoć pri odabiru pravog ventila za vašu primjenu, potičemo vas da nas kontaktirate. Naš tim stručnjaka spreman je pomoći vam pronaći savršeno rješenje za vaše potrebe kontrole tekućine.

Reference

• "Valve Handbook" od JST Smitha
• "Mehanika fluida za inženjere" RC Dorfa
